Arduino Pro Mini

Caractéristiques Techniques Principales

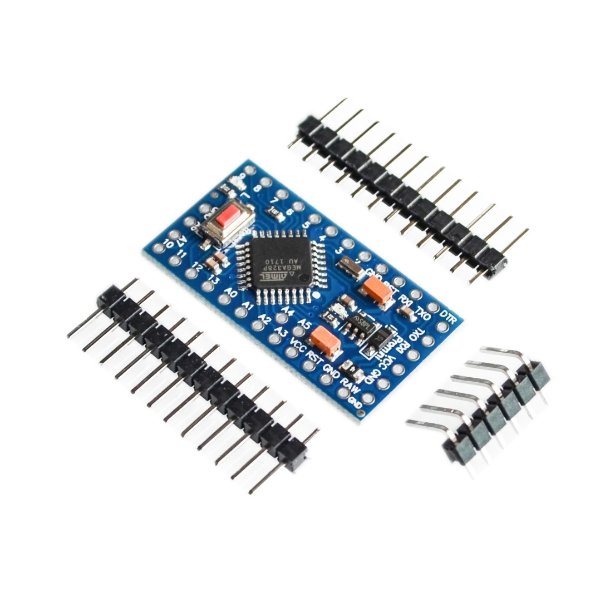

• Microcontrôleur : ATmega328P (le circuit intégré carré au centre de la carte).

• Fréquence d'horloge : Généralement 16 MHz (pour la version 5V) ou 8 MHz (pour la version 3.3V).

• Mémoire Flash : 32 Ko (dont 0,5 Ko utilisés par le chargeur de démarrage / bootloader).

• SRAM : 2 Ko.

• EEPROM : 1 Ko.

Connectique et Entrées/Sorties
Malgré sa petite taille, il offre une connectivité très similaire à celle d'un Arduino Uno :

• Broches Numériques (Digital I/O) : 14 broches (repérées de 2 à 13, plus RX/TX), dont 6 canaux PWM (permettant de simuler une tension analogique, pour faire varier la luminosité d'une LED par exemple).

• Broches Analogiques : 6 à 8 broches d'entrées analogiques (marquées A0 à A7), ce qui est parfois supérieur à l'Arduino Uno classique.

• Alimentation : * RAW : Entrée pour une tension brute non régulée (généralement jusqu'à 12V), qui passe par le régulateur embarqué.

• VCC : Entrée/Sortie de la tension régulée (5V ou 3.3V selon le modèle).

• GND : La masse (Ground).

Particularités et Différences avec l'Arduino Uno

• Pas de port USB embarqué : Pour garder une taille minimale et réduire le coût, cette carte ne possède pas de connecteur USB (type Micro-USB ou USB-C). Pour la programmer, vous devez utiliser un adaptateur FTDI extérieur (un module USB vers TTL) que l'on connecte sur la rangée de 6 broches située sur le côté court (marquée DTR, TXO, RXI, VCC, GND, GND).

• Format compact : Il se glisse facilement sur une platine d'expérimentation (breadboard) ou se soude directement sur un circuit imprimé personnalisé.

• Bouton Reset : Un petit bouton poussoir rouge (visible en haut à gauche sur l'image) permet de redémarrer manuellement le programme.
